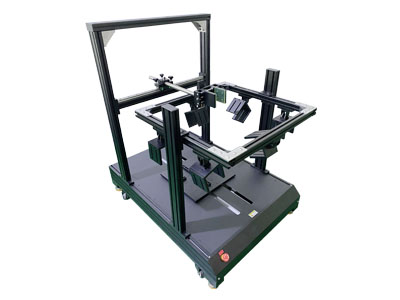

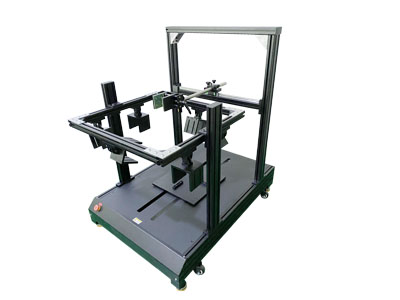

往返實驗平臺XCY-NRT800-V2
XCY-NRT800-V2實驗架主要應用于模擬往返運動環境，采用平面移動模式，4面固定線光源，配合靈活光源固定方式，用戶能較快實現實驗環境搭建。該平臺采用plc控制伺服電機，讓滑臺往復運動，用戶可以在PC端通過軟件設置往復運行工作距離，緩沖時間，定位運行等。直線滑臺末端配有編碼器，用戶可以獲取AB相信號，便于提供信號給線掃相機，軟件可以設置定點輸出脈沖信號，用于觸發線掃相機采集圖像。
產品參數
|
型號 |
XCY-NRT800-V2 |
|
材料 |
工業鋁合金 |
|
機柜尺寸 |
長：寬：高=1200*850*1257mm |
|
載物板尺寸 |
400*400mm |
|
主桿 |
1000mm |
|
中心最大負載 |
15kg |
|
平臺重量 |
140kg |
|
行程 |
800mm |
|
速度 |
0-40cm/s |
|
調速方式 |
通過USB口，PC端軟件設置速度 |
|
按鈕功能 |
急停，復位，回原，暫停，啟動 |
|
運行模式 |
往返運動 |
|
編碼器 |
內置1000線編碼器 |
|
平臺功率 |
460W |
|
輸出信號 |
Tri,0V，A+，A-,B，B- |
|
相機夾具范圍 |
20-110mm |
|
相機微調功能 |
上下微調范圍：±60mm，微調精度：0.1mm， |
|
工作電壓 |
220V |
|
工作環境溫度 |
0-60℃ |
|
定制 |
根據用戶需求各種定制（外觀尺寸，外觀顏色等） |
